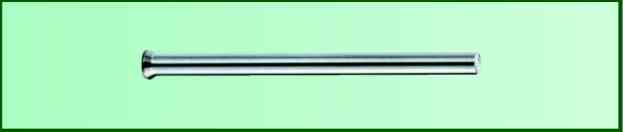

Tungsten Carbide punch with countersunk head

similar to DIN 9861 standard part 1, type D and 6752

return



Item no.:

1150 . . . How to order: For Tungsten Carbide punch, type D
      Diameter: d1 = 3,8 mm
Version: 0,3 to 0,99 can only be supplied with brazed head.   Total length:  l1 = 71 mm
  1,0 to 6,00 x 80 mm ground from solid material,



also available brazed on request.   Tungsten Carbide punch
  From 6,1 and longer than 80 mm   similar DIN 9861
  only available from solid materials on request.   D 3,8 71
   Also avaialble with stepped shaft.   Item no. 1150.038.071
  Other lengsths available on request.



Material: Tungsten Carbide


Gradation d1:

0,310,0 = 0,1





d1   l1   d2 h r   d1   l1   d2 h r
h6   +  0,05   0,05 + 0,2     h6   +  0,05   0,05 + 0,2
    0     0         0     0
0,3       0,7 0,45     1,2       2,0 1,19
0,4       0,8       1,3       1,11
0,5       0,55 0,2+0,2   1,4       2,2 1,19
0,6 50+71 80 100 1,1 0,63     0   1,5 71 80 100 1,11 0,4+0,3
0,7       1,3 0,72     1,6       2,5 1,28     0
0,8       1,4 0,92     1,7       1,19
0,9       1,6 1.01     1,8       2,8 1,37
1,0       1,8 1,19 0,4+0,3   1,9       1,28
1,1       1,11     0

d1   l1   d2 h r   d1   l1   d2 h r
h6   +  0,05   0,1 + 0,2     h6   +  0,05   0,1 + 0,2
    0     0         0     0
2,0       3,0 1,37     4,0         1,80
2,1       3,2 1,45     4,1         1,71
2,2       1,37     4,2       5,5 1,63
2,3         1,54     4,3         1,54
2,4       3,5 1,45 0,4+0,3   4,4         1,45
2,5         1,37     0   4,5         1,80
2,6         1,71     4,6         1,71
2,7       4,0 1,63     4,7       6,0 1,63
2,8 71 80 100 1,54     4,8 71 80 100   1,54 0,6+0,4
2,9         1,45     4,9         1,45      0
3,0         1,80     5,0         1,80
3,1         1,71     5,1         1,71
3,2       4,5 1,63     5,2       6,5 1,63
3,3         1,54     5,3         1,54
3,4         1,45 0,6+0,4   5,4         1,45
3,5         1,80     0   5,5         1,80
3,6         1,71     5,6         1,71
3,7       5,0 1,63     5,7       7,0 1,63
3,8         1,54     5,8         1,54
3,9         1,45     5,9         1,45

d1   l1   d2 h r   d1   l1   d2 h r
h6   +  0,05   0,2 + 0,2     h6   +  0,05   0,2 + 0,2
    0     0         0     0
6,0         2,23     8,1         2,65
6,1         2,15     8,2         2,56
6,2       8,0 2,06     8,3         2,47
6,3         1,97     8,4         2,39
6,4         1,89     8,5       11,0 3,17
6,5         3,17     8,6         3,08
6,6         3,08     8,7         2,99
6,7         2,99     8,8         2,91
6,8         2,91     8,9         2,82
6,9 71 80 100 9,0 2,82 1,0+0,5   9,0 71 80 100   2,73 1,0+0,5
7,0         2,73      0   9,1         2,65      0
7,1         2,65     9,2         2,56
7,2         2,56     9,3         2,47
7,3         2,47     9,4         2,39
7,4         2,39     9,5       12,0 3,17
7,5         3,17     9,6         3,08
7,6         3,08     9,7         2,99
7,7       10,0 2,99     9,8         2,91
7,8         2,91     9,9         2,82
7,9         2,82     10,0         2,73
8,0         2,73

Gradation d1: 0,3 - 10,0 = 0,1
