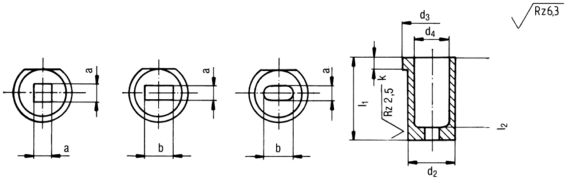

Formschneidbuchsen mit Bund
quadratisch – rechteckig – langrund mit Verdrehsicherung ähnlich ISO 8977
|
Form S: |
quadratische Schneidform | Werkstoffe: | HWS = chromlegierter Kaltarbeitsstahl |
| Artikel-Nr.: 5532 | |||
| Härte: | HRC 62 ± 2 | ||
| Form R: | rechteckige Schneidform | ||
| Artikel-Nr.: 5542 | Bestellbeispiel: | Für Schneidbuchsen mit Bund | |
|
|
Schneidform langrund a = 5,5 mm | ||
| Form O: | langrunde Schneidform | b = 6,5 mm | |
| Artikel-Nr.: 5552 | Außendurchmesser d2 = 20 mm | ||
| Gesamtlänge l1 = 32 mm: | |||
| Ausführung: | Gehärtet und angelassen, Außendurchmesser | ||
| feinstgeschliffen. | Formschneidbuchse ähnlich ISO 8977 | ||
| Formloch drahterodiert | Form O | ||
| Die Sicherungsfläche befindet sich immer | 5,5 × 6,5 × 20 | ||
| an der längsten Formseite. | Artikel-Nr. 5552.055.065.20 | ||
| Auf Wunsch fertigen wir die Sicherungsfläche | |||
| an der kurzen Formseite. |
| a | b | Stufung | d2 | d3 | d4 | k | l1 | l2 |
| H8 | H8 | m5 | max | + 0,25 | + 0,5 | |||
| 0 | 0 | |||||||
| 1,6– 5,4 | 2,0– 5,5 | 0,1 | 10 | 13 | 5,8 | 0,5 | 4 | |
| 2,0– 7,4 | 2,5– 7,5 | 13 | 16 | 8,0 | 16 | 5 | ||
| 2,0– 9,9 | 2,5–10,0 | 16 | 19 | 9,5 | 20 | 5 | ||
| 2,5–12,9 | 3,2–13,0 | 20 | 24 | 12,0 | 25 | 8 | ||
| 3,2–15,9 | 4,0–16,0 | 25 | 29 | 17,3 | 32 | 8 | ||
| 4,0–20,9 | 5,0–21,0 | 32 | 36 | 20,7 | 8 | |||
| 5,0–26,9 | 6,3–27,0 | 40 | 44 | 27,7 | 8 |
Hinweis: Bei Zuordnung von Schneidstempel und Schneidbuchsen Schneidspalt beachten.
Achtung: Bei Quadrat- und Rechteck-Schneidformen sollte die Diagonale der Form nicht größer als d4 max. sein.
