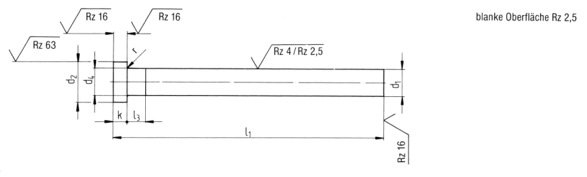

Auswerferstifte mit zylindrischem Kopf

nach DIN ISO 6751 (DIN 1530 Teil 1, Form A, badnitriert - schwarz - und blanknitriert)

zurück

Artikel-Nr.:

 6115 . . . (schwarze Oberfläche) Härte: Schaft: min. 950 HV 0,3 an der
        Oberfläche. Kernzugfestigkeit
  6175 . . . (blanke Oberfläche)     ca. 1400 N/mm2


Ausführung:

 Zylindrischer Kopf warm angestaucht,   Kopf: HRC 45 ± 5
  Schaft feinstgeschliffen und nitriert; g 6.
  Wir führen die Auswerfer in badnitrierter Bestellbeispiel: Für badnitrierten Auswerferstift Form A
  Ausführung (schwarze Oberfläche) sowie   mit zylindrischem Kopf
  in gas- bzw. plasmanitrierter Ausführung   Schaftdurchmesser d1 = 10 mm
  (blanke Oberfläche).   Gesamtlänge           l1 = 160 mm:
  Besonders geeignet für Druckgießwerkzeuge.



     Auswerferstift DIN 1530 A 10 × 160,
Werkstoffe: Warmarbeitsstahl 1.2343, 1.2344 oder ähnliche.   Artikel-Nr. 6115.10.0160
  Anlaßbeständigkeit min. 600 °C.
      Für gas- bzw. plasmanitrierten Auswerferstift
      Form A mit zylindrischem Kopf
      Schaftdurchmesser d1 = 10 mm
      Gesamtlänge           l1 = 160 mm:

      Auswerferstift DIN 1530 A 10 × 160,
      Artikel-Nr. 6175.10.0160

d1 d2 d4 k r l1 l3
          + 2
  0     0   + 0,2    0
g6 - 0,2 ca.  - 0,05 0 100 125 160 200 250 315 400 500 630 800 1000 ca.

1,0

 2,5 d1 + 0,03 1,2 0,2 ■ ■ ■                 5

1,1

 ■ ■ ■

1,2

 ■ ■ ■ ■

1,3

 3 1,5 ■ ■ ■ ■

1,4

 ■ ■ ■ ■

1,5

 ■ ■ ■ ■

1,6

 ■ ■ ■ ■

1,7

 ■ ■ ■ ■

1,8

 ■ ■ ■ ■

1,9

 ■ ■ ■ ■

2,0

 4 2 ■ ■ ■ ■ ■

2,2

 ■ ■ ■ ■

2,5

 5 0,3 ■ ■ ■ ■ ■ ■

2,6

 ■ ■ ■

2,7

 ■ ■ ■ ■ ■ ■

3,0

 6 3 ■ ■ ■ ■ ■ ■ ■ ■

3,1

 ■ ■ ■

3,2

 ■ ■ ■ ■ ■ ■ ■

3,3

 ■ ■ ■

3,4

 ■ ■ ■

3,5

 7 ■ ■ ■ ■ ■ ■ ■

3,6

 ■ ■ ■

3,7

 ■ ■ ■ ■ ■ ■ ■

3,8

 ■ ■ ■ ■

4,0

 8 ■ ■ ■ ■ ■ ■ ■ ■

4,1

 ■ ■ ■ ■

4,2

 ■ ■ ■ ■ ■ ■ ■

4,3

 ■ ■ ■ ■

4,4

 ■ ■ ■

4,5

 ■ ■ ■ ■ ■ ■ ■

4,7

 ■ ■ ■

5,0

 10 ■ ■ ■ ■ ■ ■ ■ ■ ■

5,2

 ■ ■ ■ ■ ■ ■ ■ ■

5,5

 ■ ■ ■ ■ ■ ■ ■ ■       6

6,0

 12 5 0,5 ■ ■ ■ ■ ■ ■ ■ ■ ■

6,2

 ■ ■ ■ ■ ■ ■ ■ ■

6,5

 ■ ■ ■ ■ ■ ■ ■ ■       8

7,0

 ■ ■ ■ ■ ■ ■ ■ ■ ■

7,5

 ■ ■ ■ ■

8,0

 14 ■ ■ ■ ■ ■ ■ ■ ■ ■

8,2

 ■ ■ ■ ■ ■ ■ ■ ■ ■

8,5

 d1 + 0,04 ■ ■ ■ ■ ■ ■ ■ ■ ■     10

9,0

 ■ ■ ■ ■ ■ ■ ■ ■ ■

10,0

16

 ■ ■ ■ ■ ■ ■ ■ ■ ■

10,2

 ■ ■ ■ ■ ■ ■ ■ ■ ■

10,5

 ■ ■ ■ ■ ■ ■ ■ ■ ■     12

11,0

 ■ ■ ■ ■ ■ ■ ■ ■ ■

12,0

18

 7 0,8 ■ ■ ■ ■ ■ ■ ■ ■ ■

12,2

 ■ ■ ■ ■ ■ ■ ■ ■ ■

12,5

 ■ ■ ■ ■ ■ ■ ■ ■ ■     14

14,0

22

 ■ ■ ■ ■ ■ ■ ■ ■ ■

16,0

 ■ ■ ■ ■ ■ ■ ■ ■ ■     16

18,0

 24 d1 + 0,07 ■ ■ ■ ■ ■ ■ ■ ■ ■     18

20,0

 26 8 1,0   ■ ■ ■ ■ ■ ■ ■ ■     20

25,0

 32 d1 + 0,1 10     ■ ■ ■ ■ ■ ■ ■     25

32,0

 40       ■ ■ ■ ■ ■ ■     32

■ = ab Lager lieferbar. Übrige Abmessungen auf Anfrage.
